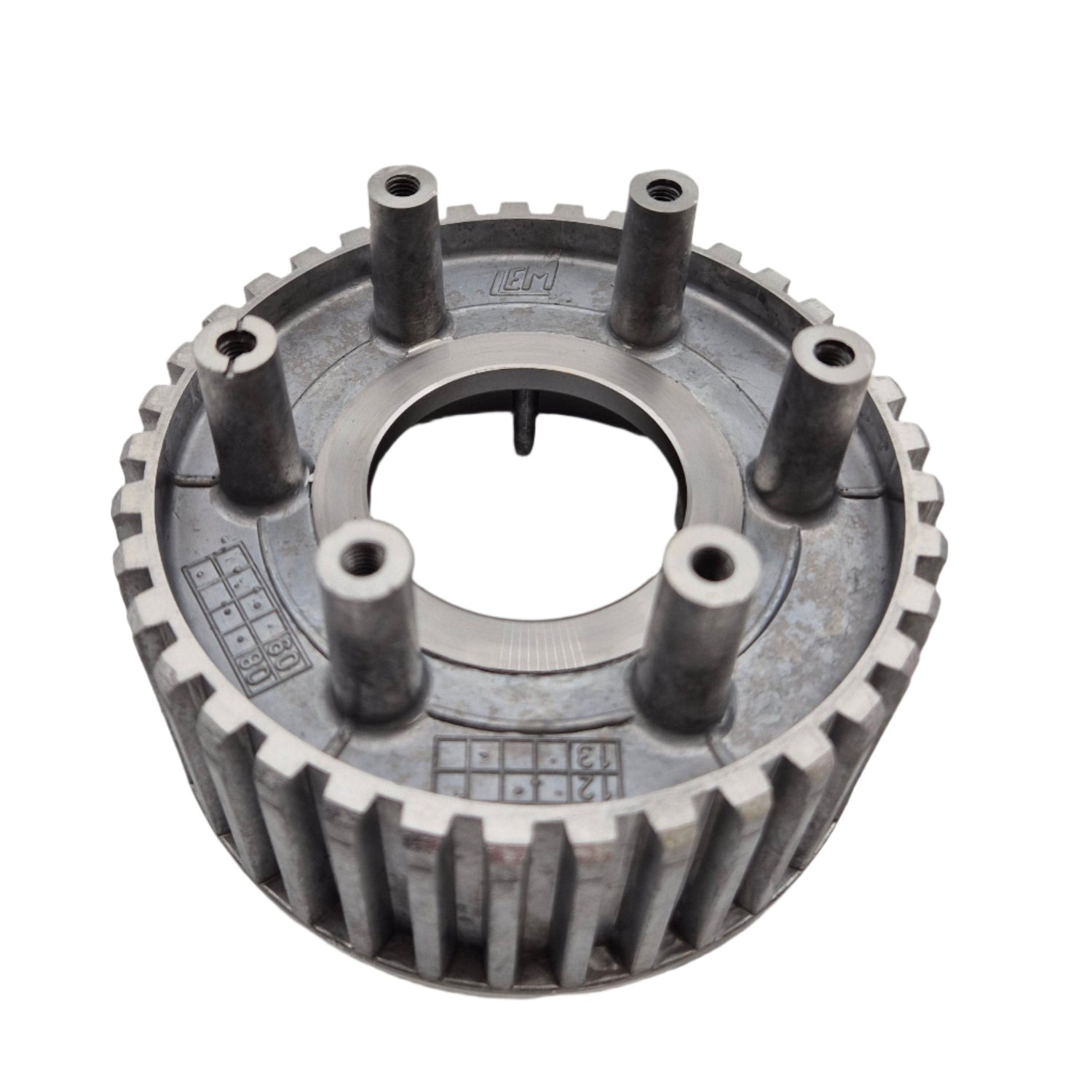

Koppelingskern Ducati droge koppeling origineel

Herstel speling en slijtage in de originele droge Ducati-koppeling

• Geschikt voor alle Ducati-modellen met droge koppeling van modeljaar 1990 t/m 2013, met onderstaande uitzonderingen
• Huidig onderdeelnummer 19610012B
• Vervangt Ducati 19610011A en 19610011B
• 37 corresponderende groeven voor de tanden van de stalen tussenplaten
• Directe vervanger voor de originele koppelingskern
• Vervang direct ook de dempingsrubbers wanneer de koppelingstrommel wordt geopend

De koppelingskern vormt een essentieel onderdeel van de originele droge koppeling van verschillende Ducati-modellen. Door jarenlang gebruik kunnen de groeven waarin de stalen tussenplaten aangrijpen inslijten of ingeslagen raken. Hierdoor ontstaat extra speling en kunnen de platen minder vrij over de kern bewegen. Dit kan merkbaar worden in de bediening van de koppeling, een onregelmatige aangrijping en meer mechanische speling in de complete koppelingsunit.

Met deze vervangende koppelingskern herstel je de oorspronkelijke passing tussen de kern en de stalen tussenplaten. Het huidige onderdeelnummer is 19610012B. Deze uitvoering vervangt de oudere Ducati-onderdeelnummers 19610011A en 19610011B.

De verbinding tussen aandrijving en versnellingsbak

In de droge Ducati-koppeling grijpen de gevoerde koppelingsplaten met hun buitenste nokken in de koppelingskorf. De stalen tussenplaten grijpen met hun 37 tanden in de 37 corresponderende groeven van deze koppelingskern.

Wanneer het platenpakket door de drukplaat en koppelingsveren wordt samengedrukt, ontstaat via de gevoerde en stalen platen de verbinding tussen de aandrijving vanuit het motorblok en de versnellingsbak. Slijtage of beschadiging aan de groeven van de kern heeft daardoor rechtstreeks invloed op de passing en werking van het platenpakket.

Vervang ook de dempingsrubbers

Deze koppelingskern vormt het bovenste deel van de koppelingstrommel. Tussen deze kern en de onderplaat bevinden zich rubberen trillingsdempers. Deze rubbers vangen speling, trillingen en belastingswisselingen binnen de koppelingstrommel op.

Na verloop van tijd kunnen de dempingsrubbers verharden, krimpen of slijten. Hierdoor ontstaat extra beweging tussen de kern en de onderplaat en wordt de belasting minder effectief gedempt. Omdat de koppelingstrommel voor het vervangen van de kern toch wordt geopend, adviseren wij nadrukkelijk om direct nieuwe dempingsrubbers te monteren. Zo plaats je de nieuwe kern niet terug op oude, versleten rubbers en wordt de koppelingstrommel in één keer zorgvuldig opgebouwd.

Specificaties

Passing en uitzonderingen

Deze koppelingskern past op alle Ducati-modellen met droge koppeling van modeljaar 1990 t/m 2013, met uitzondering van:

• Ducati Monster 1100 en 1100 S: modeljaar 2009 en 2010
• Ducati 1198/1198S/1198S Corse: modeljaar 2009 t/m 2011
• Ducati Hypermotard 1100 EVO en EVO SP: modeljaar 2010 en 2011
• Ducati Streetfighter 1098/1098S: modeljaar 2010 en 2011
• Ducati Desmosedici RR: alle modeljaren

Controleer bij twijfel het modeljaar en het onderdeelnummer van de gemonteerde koppelingskern. Deze vervangende kern is bedoeld voor Ducati-onderdeelnummers 19610011A, 19610011B en 19610012B.

Veelgestelde vragen

Wanneer moet de koppelingskern worden vervangen?
Vervanging is verstandig wanneer de groeven zichtbaar zijn ingeslagen of uitgesleten, wanneer er overmatige speling aanwezig is of wanneer de stalen tussenplaten niet meer vrij over de kern kunnen bewegen.

Welke platen grijpen in deze koppelingskern?
De stalen tussenplaten grijpen met hun 37 tanden in de 37 groeven van de kern. De gevoerde koppelingsplaten grijpen met hun buitenste nokken in de koppelingskorf.

Waarom moeten de dempingsrubbers worden vervangen?
De rubbers zitten tussen de onderplaat en deze kern en dempen beweging en belastingswisselingen in de koppelingstrommel. Oude rubbers kunnen hard, gekrompen of versleten zijn. Omdat de trommel voor deze reparatie toch wordt geopend, is dit het logische moment om ze te vernieuwen.

Worden de dempingsrubbers meegeleverd?
Nee, de dempingsrubbers zijn apart verkrijgbaar. Wij adviseren ze direct mee te bestellen.

Past onderdeelnummer 19610012B als mijn Ducati 19610011A of 19610011B gebruikt?
Ja, 19610012B is het huidige onderdeelnummer en vervangt zowel 19610011A als 19610011B.

Past deze kern op iedere Ducati met een droge koppeling?
Deze kern past op alle Ducati-modellen met droge koppeling van modeljaar 1990 t/m 2013, behalve de hierboven genoemde modellen en uitvoeringen. Controleer bij twijfel het modeljaar en het nummer van de gemonteerde koppelingskern.
