Drukplaat Koppeling 'Corse' voor Ducati 1198 (2009-2011)

CNC Racing drukplaat ‘Corse’ voor Ducati koppelingen

Wie een open of zichtbare Ducati koppeling heeft, weet dat de drukplaat een belangrijk onderdeel van het uiterlijk van de motor wordt. De CNC Racing drukplaat ‘Corse’ geeft de koppeling direct een hoogwaardige motorsport-uitstraling en is ontworpen om perfect te combineren met gekleurde veren en schotels, die je ook in de rubriek van je motor vindt.

De drukplaat wordt volledig uit massief ergal aluminium gefreesd en strak geanodiseerd. Daardoor ontstaat een licht en sterk onderdeel met een nauwkeurige passing en een hoogwaardige afwerking die perfect past bij Ducati.

• CNC-gefreesd uit massief ergal aluminium
• Onderdeel van de CNC Racing Corse-lijn
• Perfect te combineren met gekleurde veren en schotels
• Hoogwaardige geanodiseerde afwerking, verkrijgbaar in zwart, rood of goud
• Lager voorgemonteerd voor eenvoudige montage

Geef de koppeling kleur

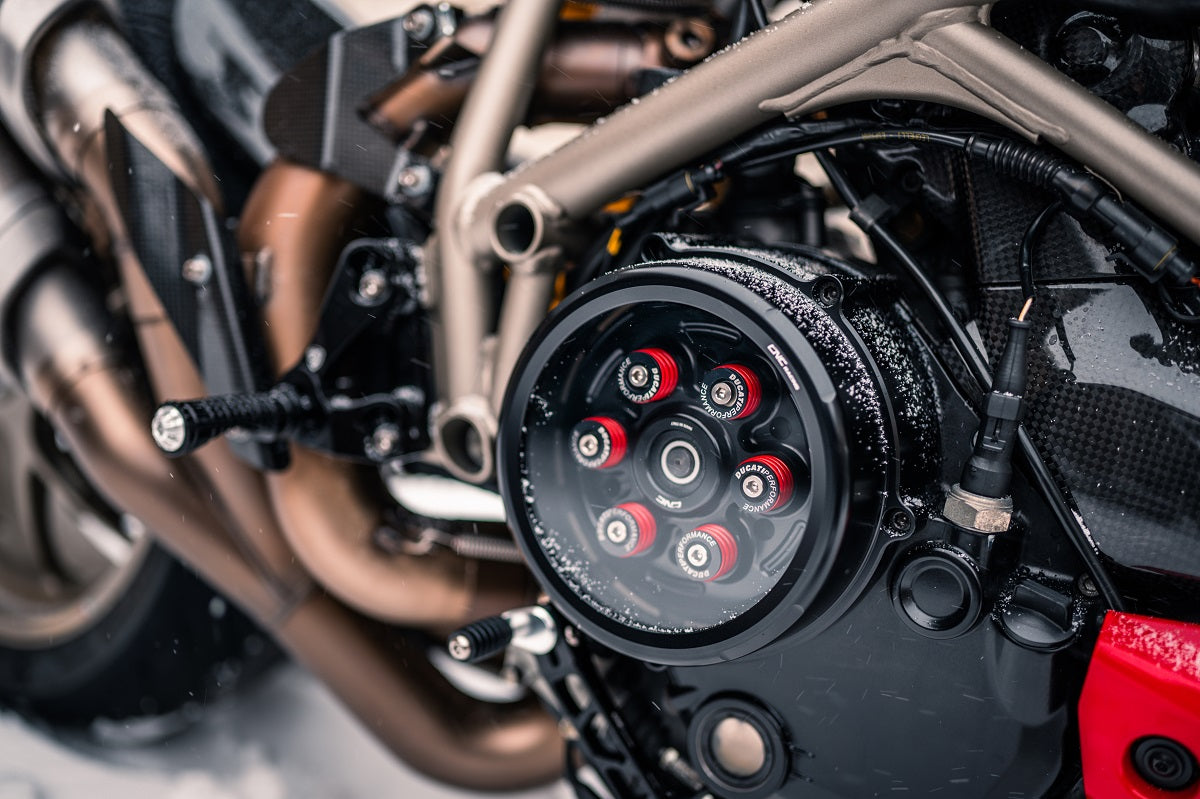

Met de CNC Racing Corse drukplaat kun je eenvoudig een unieke kleurcombinatie creëren in de koppeling. In combinatie met gekleurde veren en schotels ontstaat een opvallend detail dat direct zichtbaar is bij motoren met een open koppelingsdeksel.

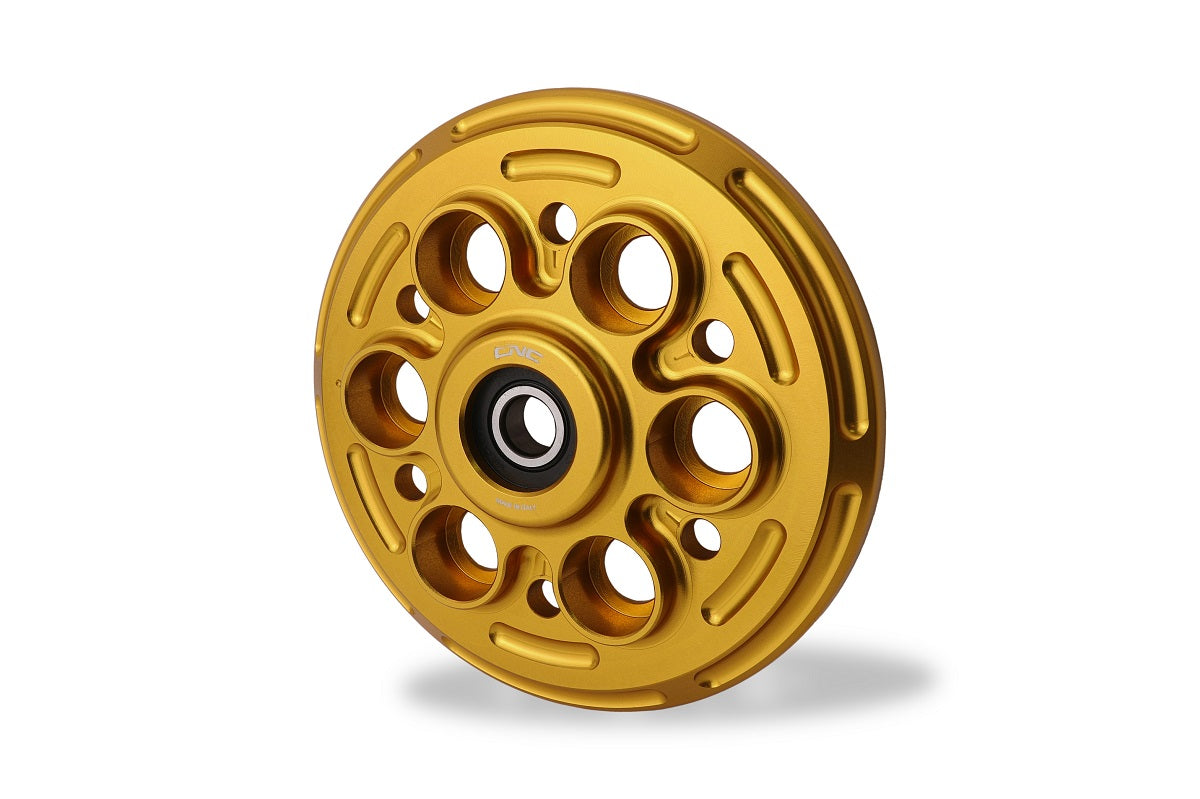

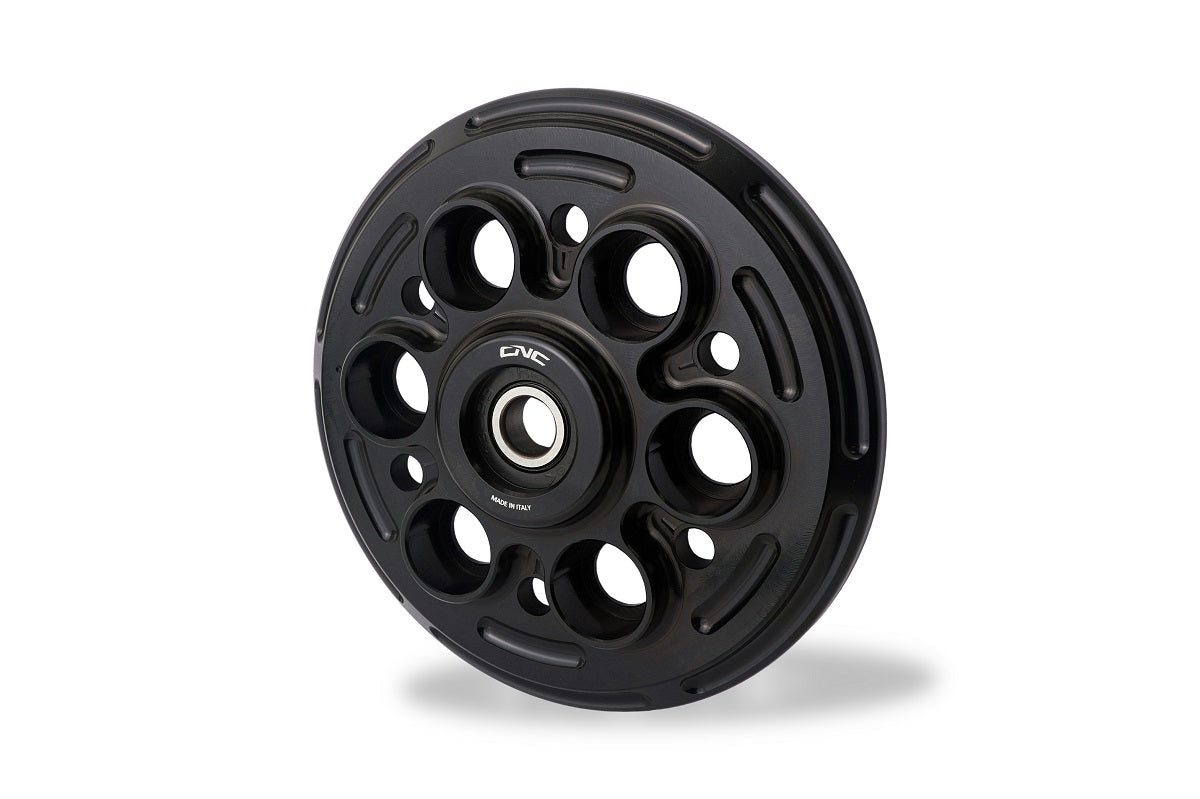

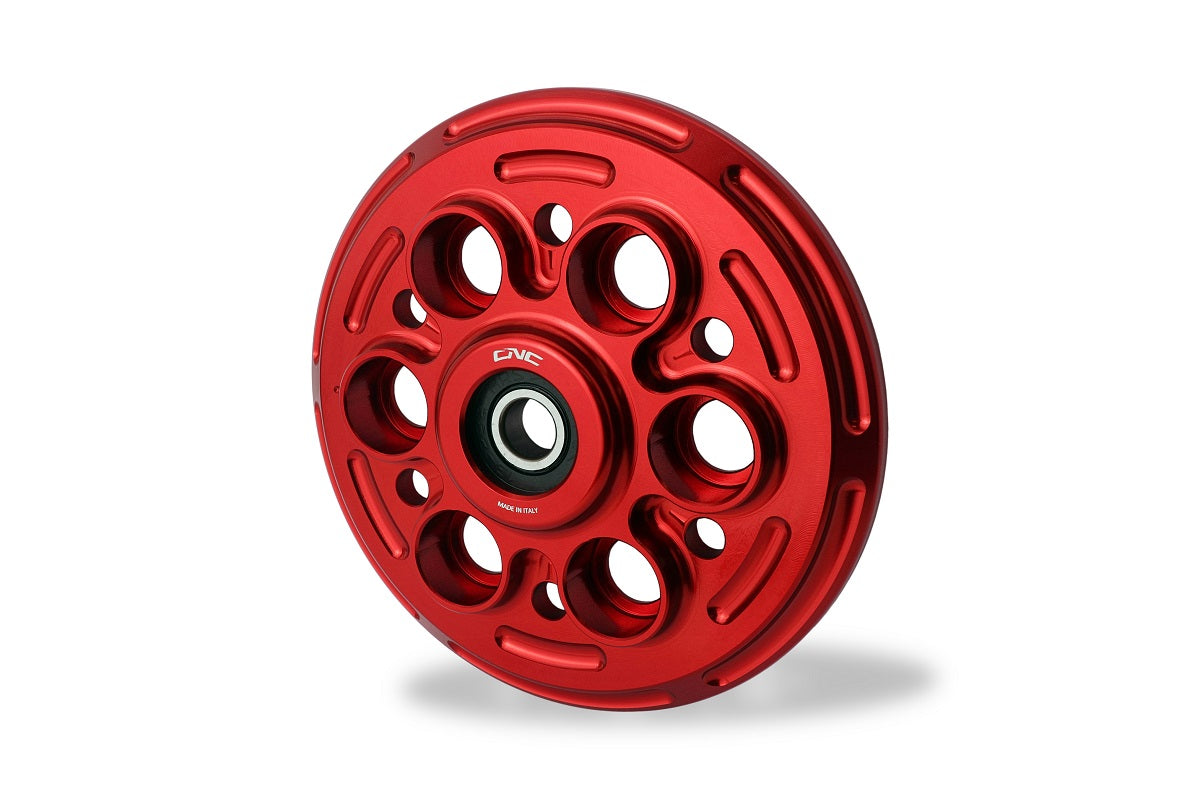

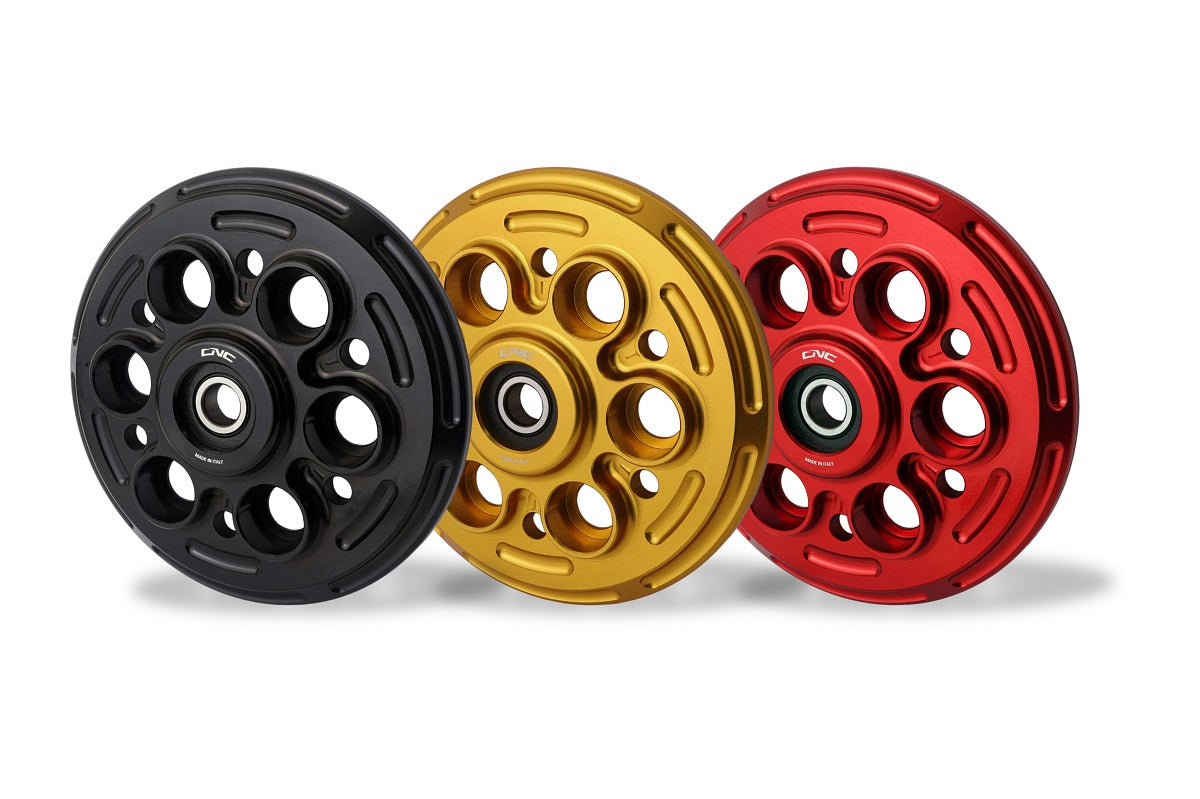

De drukplaat is verkrijgbaar in meerdere kleuren: rood, zwart en goud. Door verschillende onderdelen te combineren kun je de koppeling volledig afstemmen op de stijl van je motor.

Gefreesd uit massief ergal

Ergal is een hoogwaardige aluminiumlegering die veel wordt gebruikt in motorsport en raceonderdelen. Dankzij de CNC-bewerking ontstaat een sterk en licht onderdeel met een zeer nauwkeurige passing.

Internationaal staat dit onderdeel ook bekend als een clutch pressure plate. Het is de drukplaat van de koppeling die de koppelingsveren op hun plaats houdt en zorgt voor een correcte werking van het koppelingsmechanisme.

Let op bij montage

Voor een correcte montage moet de drukplaat op de juiste positie op de koppelingskern worden geplaatst.

De drukplaat heeft bij één van de zes gaten voor de koppelingsveren een klein ingefreesd markeerpunt. Op de koppelingskern bevindt zich in één van de zes stiften een gleuf.

Deze twee markeringen horen bij elkaar te zitten. Alleen wanneer het markeerpunt van de drukplaat en het gleufje van de koppelingskern op dezelfde positie staan, kan de drukplaat volledig en correct op zijn plaats worden gemonteerd.

Controleer het drukplaatlager

De drukplaat wordt geleverd met een voorgemonteerd lager. Dit lager speelt een belangrijke rol in de werking van de koppeling en moet tijdig worden vervangen wanneer het slijtage vertoont.

Wanneer het lager vastloopt kan de drukstift die door het motorblok loopt gaan meedraaien. Hierdoor kan de zuiger van de koppelingscilinder beschadigen.

Controleer en vervang het lager daarom tijdig: CU290N drukplaatlager.

Compatibiliteit

Deze CNC Racing drukplaat is ontworpen voor Ducati motoren met een originele koppeling.

Let op: deze drukplaat is niet geschikt voor Ducati slipperkoppelingen (slipper clutch / anti-hop koppeling). Voor motoren met een slipperkoppeling is een specifieke drukplaat nodig die voor dat systeem is ontworpen.

Let op

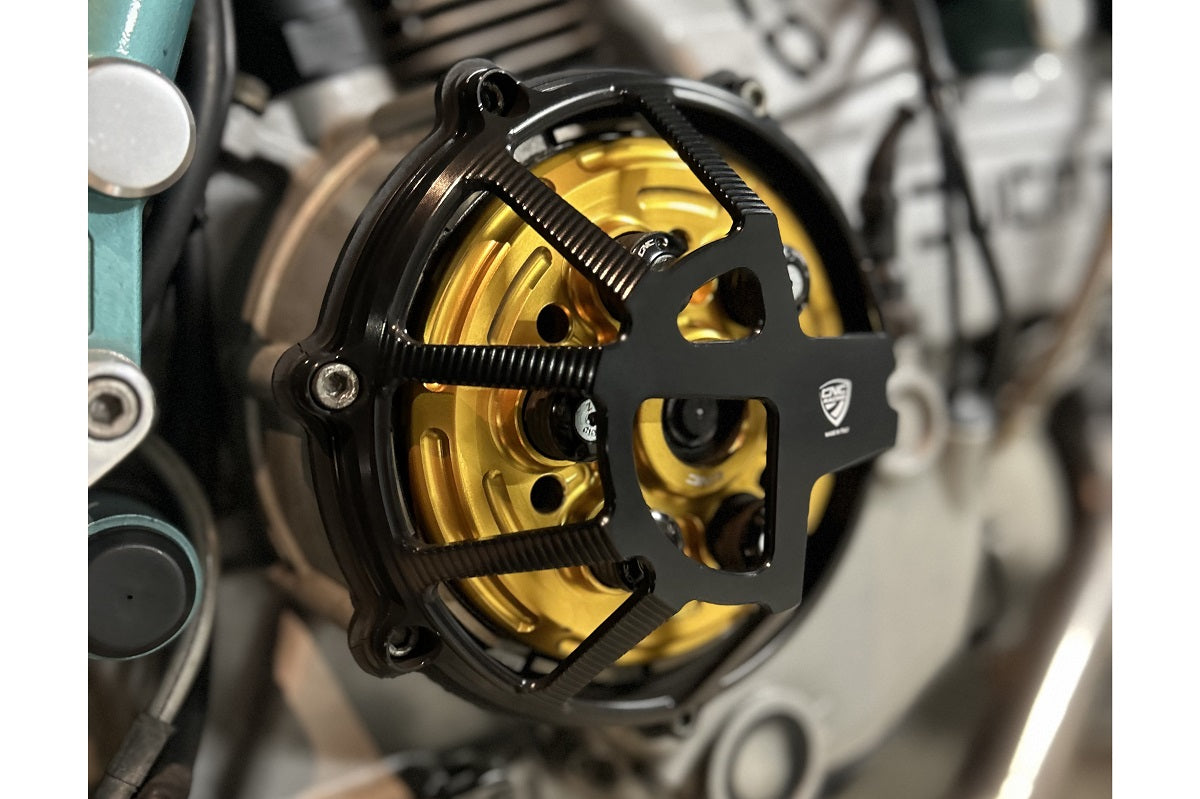

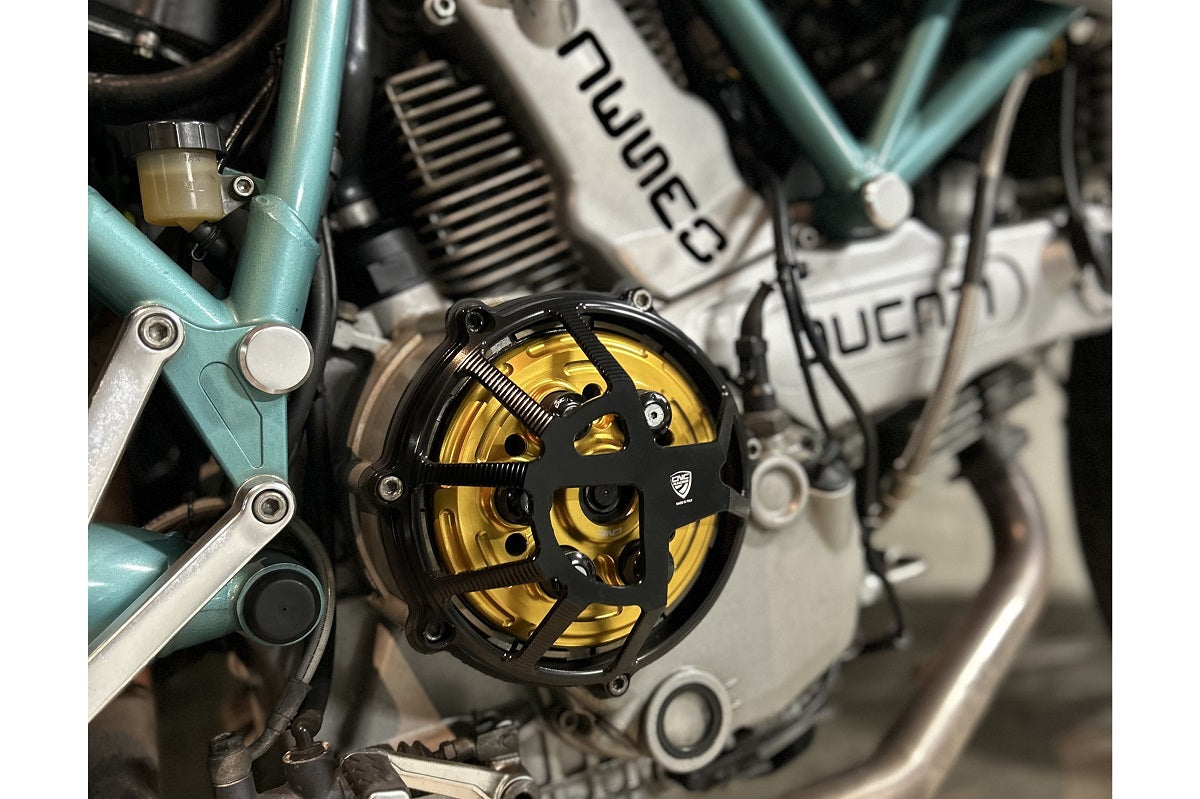

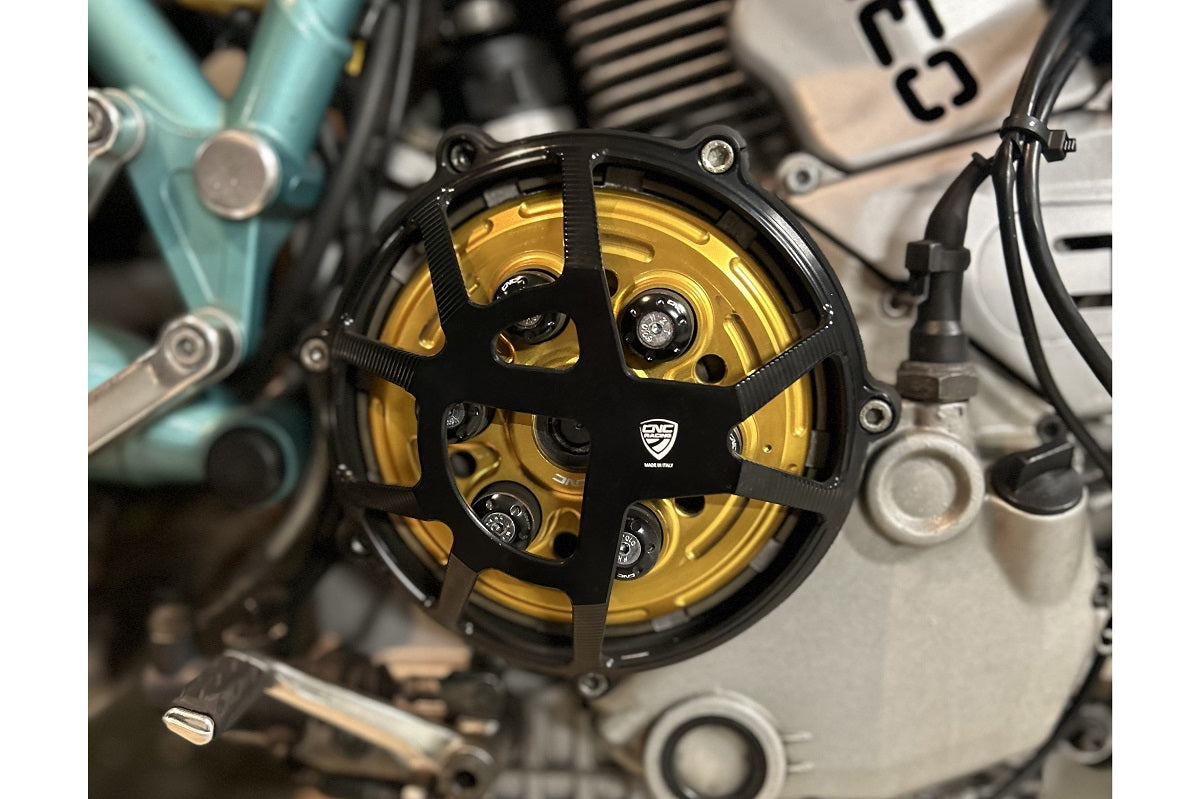

Op sommige afbeeldingen wordt de drukplaat afgebeeld in combinatie met veren, schotels en bouten. Deze onderdelen worden niet standaard meegeleverd en zijn apart verkrijgbaar. De veren zijn verkrijgbaar in zwart, rood of goud, de veerschotels (clutch spring retainers) in dezelfde kleuren, zodat je een kit volledig naar smaak kunt samenstellen.

Veelgestelde vragen

Worden veren en schotels meegeleverd?
Nee. De drukplaat wordt geleverd met voorgemonteerd lager. Veren, schotels en bouten zijn apart verkrijgbaar.

Waarom kiezen voor een CNC Racing drukplaat?
CNC Racing staat bekend om hoogwaardige CNC-gefreesde Ducati onderdelen. De Corse drukplaat combineert een nauwkeurige passing met een strak motorsportdesign.

Past deze drukplaat op alle Ducati modellen?
De drukplaat wordt gebruikt op verschillende Ducati modellen met droge koppelingen. Controleer altijd of het onderdeel geschikt is voor jouw specifieke motor, dit zie je aan de titel van het product, wij adverteren deze model-specifiek. Bij vragen staan we altijd klaar om je te adviseren.
